Cloud 部署方案

全新的Cloud高渲染云服务平台，拥有单机和集群两种运行方式。以及全新的设计及用户界面。

Cloud框架结构

Cloud包含了CloudMaster以及NodeService两个程序。CloudMaster为主控机管理平台；而NodeService则为节点机服务程序。如果是传统的单机服务，则只运行安装CloudMaster即可。

用户通过1台主控电脑，可以对若干节点机进行管理。

注：主控机可安装远程访问的程序对节点机辅助控制。

Cloud支持公网部署，用户可以通过互联网访问高渲染服务。根据不同的网络环境和需求，云渲染网络结构分为三种形式：

这是最简单的一种网络部署结构，

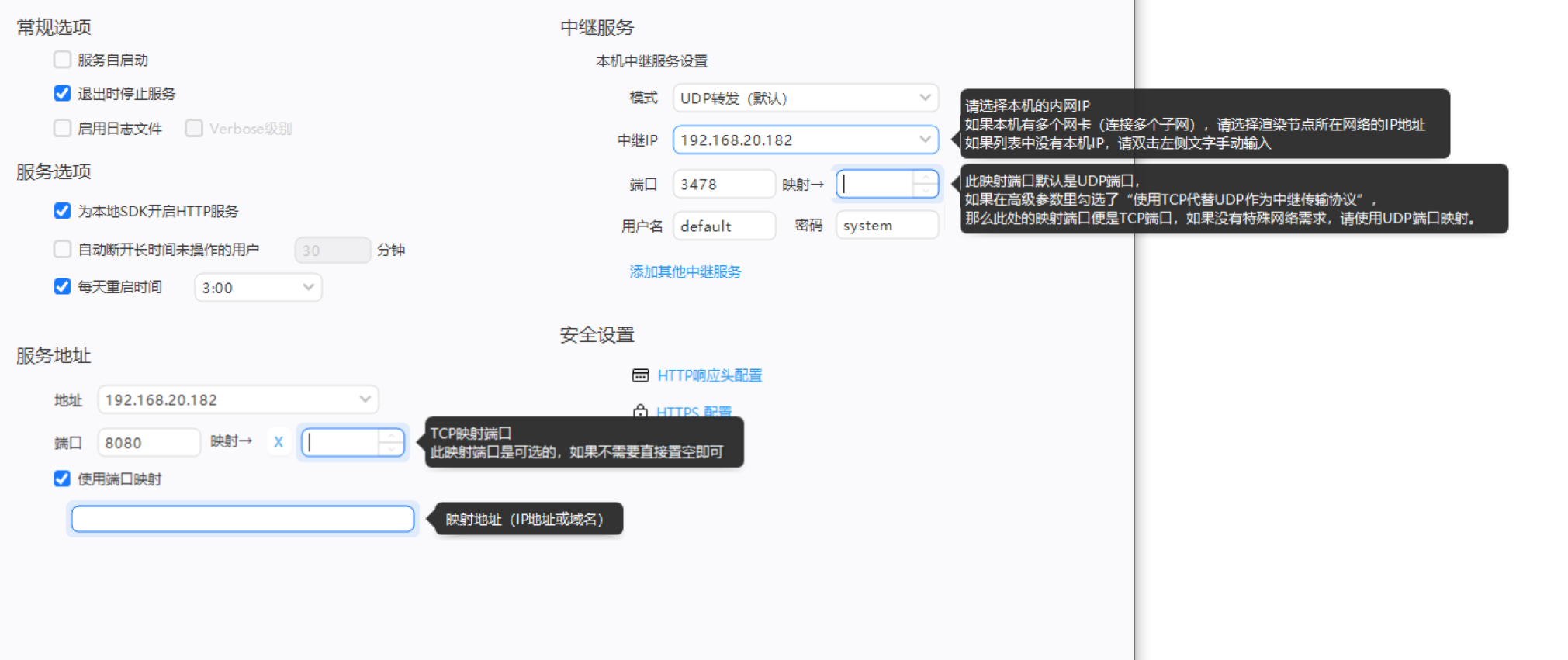

常见GPU云服务器部署，例如阿里云、腾讯云、华为云等。以腾讯云GPU服务器为例，在服务器上安装DTS_Cloud.V7.x.xxxx.ISO，服务配置如下，需要注意的几点：

本机IP地址或域名要手动输入（因为程序无法获取到公网IP)
中继服务，中继IP填写云服务器的内网IP地址
在云服务器的安全策略里需要把配置的端口开放，默认为UDP转发。可以选择TCP转发，无特殊需求请使用UDP转发。 TCP: 8889， 8081， 81， 82 UDP: 19302， 19303， 50000-50020

内网安装部署所有软件，通过端口映射到公网。

主控机和节点机同处在一个私有云或内网中。主控机通过IP和端口映射为公网IP和端口。

例如： 公司有3台渲染机器，但是公网IP是分配给了路由器，没有单独电脑有公网IP，对于这样的网络架构，就只能通过端口映射了。

网络结构

服务器配置

现在路由器管理界面进行端口映射配置，需要映射的端口示例如下：

TCP: 8081 -> 18081

UDP: 19302 -> 9302

路由器端口映射完成后，在CloudMaster服务配置界面，勾选端口映射，填写相应的映射端口。

注意：本机IP地址填写CloudMaster服务所在的机器的IP地址，端口映射IP地址，填写路由器的WAN口公网IP。

如果要在内网访问，在实例列表页点击超链接即可。如果要在外网访问，在实例列表页，点右键，复制外网访问URL，这样外网访问用户就可以通过这个URL访问内网发布的云渲染了。
