ArcGIS WMS 地图服务

发布服务

ArcGIS WMS服务的发布方法与WMTS服务相似，但WMS服务无需对地图进行提前分块切片，因此在发布服务时，不需要生成切片方案，完成数据处理与配图后直接发布服务即可。

注意： 同时叠加使用多个不同切片参考点或数据范围的地图服务，需要升级至 V5.4 及以上版本。

操作步骤

参考ArcGIS WMTS服务发布方法，在ArcMap中完成数据添加、配图、坐标系设置等操作，并连接“ArcGIS服务器”。

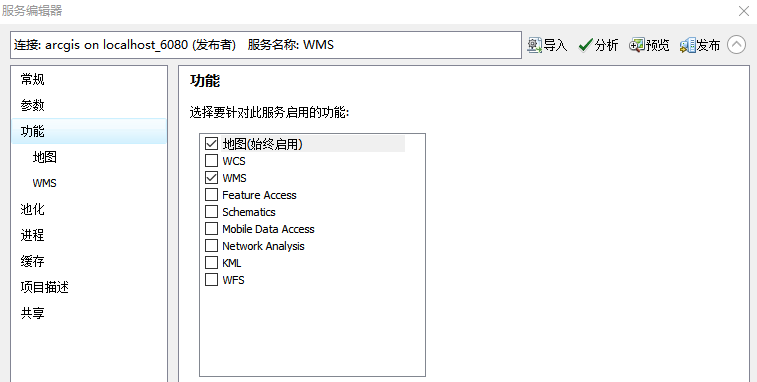

在“共享服务”步骤中，弹出“服务编辑器”面板后，选择“功能”分类，勾选WMS，取消勾选KML（可选）。

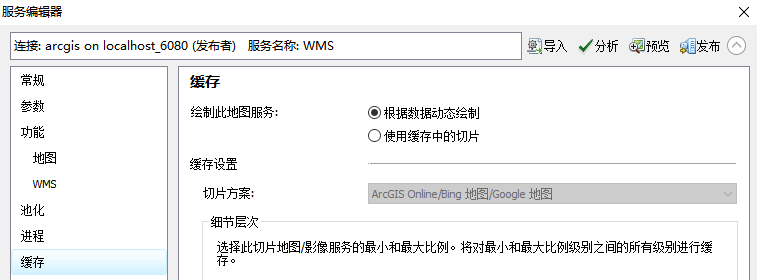

继续选择“缓存”分类，确定“绘制此地图服务”类型为“根据数据动态绘制”。

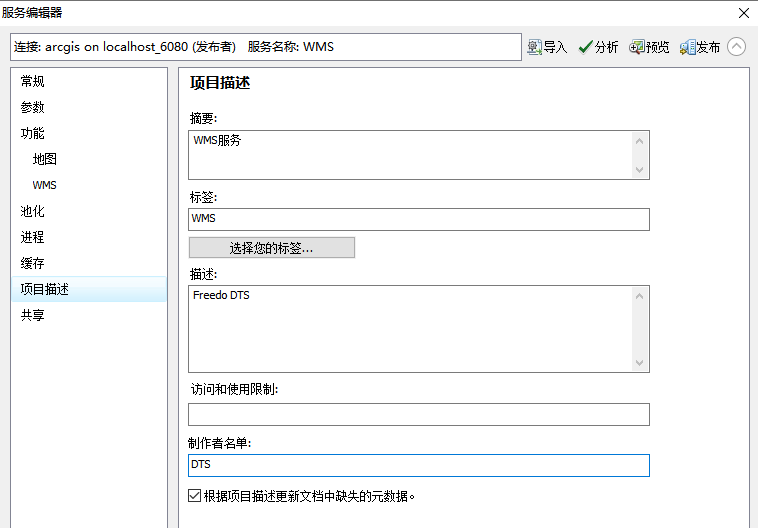

选择“项目描述”分类，设置相关详细内容。
其他选项保持默认。
在“服务编辑器”上方，选择“分析”排查并解决发布服务可能存在的相关问题后，选择“发布”发布服务即可。

查看服务

与查看WMTS服务类似，在浏览器打开“ArcGIS Server Manager”并进入地图服务的“REST URL”中，查看该服务的详细信息。只有包含“WMS”的服务，在DTS平台才可正常使用。

使用服务

WMS服务由于不需要提前对地图切片，因此其服务自身支持重投影。在“ArcGIS Server”中获取服务地址后，不论原始服务是投影坐标系或地理坐标系，经过简单编辑即可添加到Explorer中浏览与使用。

获取服务地址

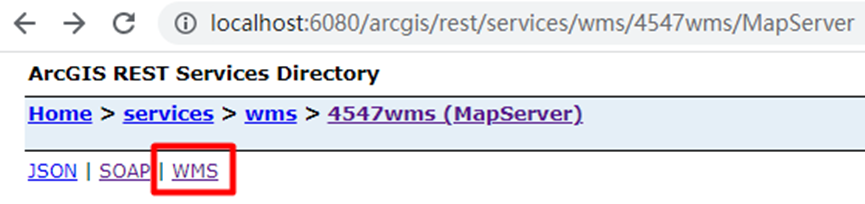

在服务页面，点击“WMS”打开服务的xml页面。
在打开的页面中复制浏览器地址。

http://localhost:6080/arcgis/services/wms/4547wms/MapServer/WMSServer?request=GetCapabilities&service=WMS
修改上述地址“?”后的参数。添加 version、request、crs、bbox、width、height、format、TRANSPARENT、styles、layers 参数，参数取值使用“=”声明，参数之间用“&”连接。以上参数可在地图服务的xml文件中查询默认值，下面给出这些参数的释义与取值示例。

version：WMS服务的版本。取值 1.3.0，不建议修改。

request：服务请求方法。取值 GetMap，不建议修改。

crs：地图服务坐标系。取值 EPSG:xxxx。这里注意，其中的EPSG编码与 添加到ACP中的数据所使用的坐标系保持一致。例如，添加到场景中的数据所用坐标系为 EPSG 4547 - CM 114E，则crs的EPSG编码为4547，取值 EPSG:4547。

bbox：地图边界范围。取值 {bbox-epsg-xxxx}，其中的EPSG编码xxxx与crs的EPSG编码保持一致。例如，{bbox-epsg-4547}。

width：地图瓦片宽度。取值 256，不建议修改。

height：地图瓦片高度。取值 256，不建议修改。

format：地图瓦片格式。取值 image/png，不建议修改。

TRANSPARENT：地图支持透明度设置。取值 TRUE，不建议修改。

styles：地图服务样式。一般取值 设置为空即可，如果需要切换其他样式，取xml中对应图层的值。

layers：需要渲染的图层名称，取xml中\的\参数值。同时添加多个图层时，图层名称使用“,”分隔。例如0,1,2。

编辑后服务地址示例：http://localhost:6080/arcgis/services/wms/4547wms/MapServer/WMSServer?version=1.3.0&request=GetMap&crs=EPSG:4547&bbox={bbox-epsg-4547}&width=256&height=256&format=image/png&TRANSPARENT=TRUE&styles=&layers=0

加载地图服务

打开Explorer，新建工程，坐标系选择与编辑后的WMS服务地址一致的坐标系。

注意： 如果地图服务是自定义的投影坐标系，这里需要通过导入PRJ文件的方式设置坐标系信息。

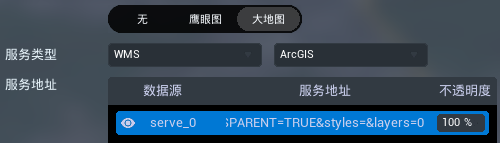

在“设置”-“地图服务”中，设置好“服务类型”后，输入编辑后的服务地址并按下键盘回车键。

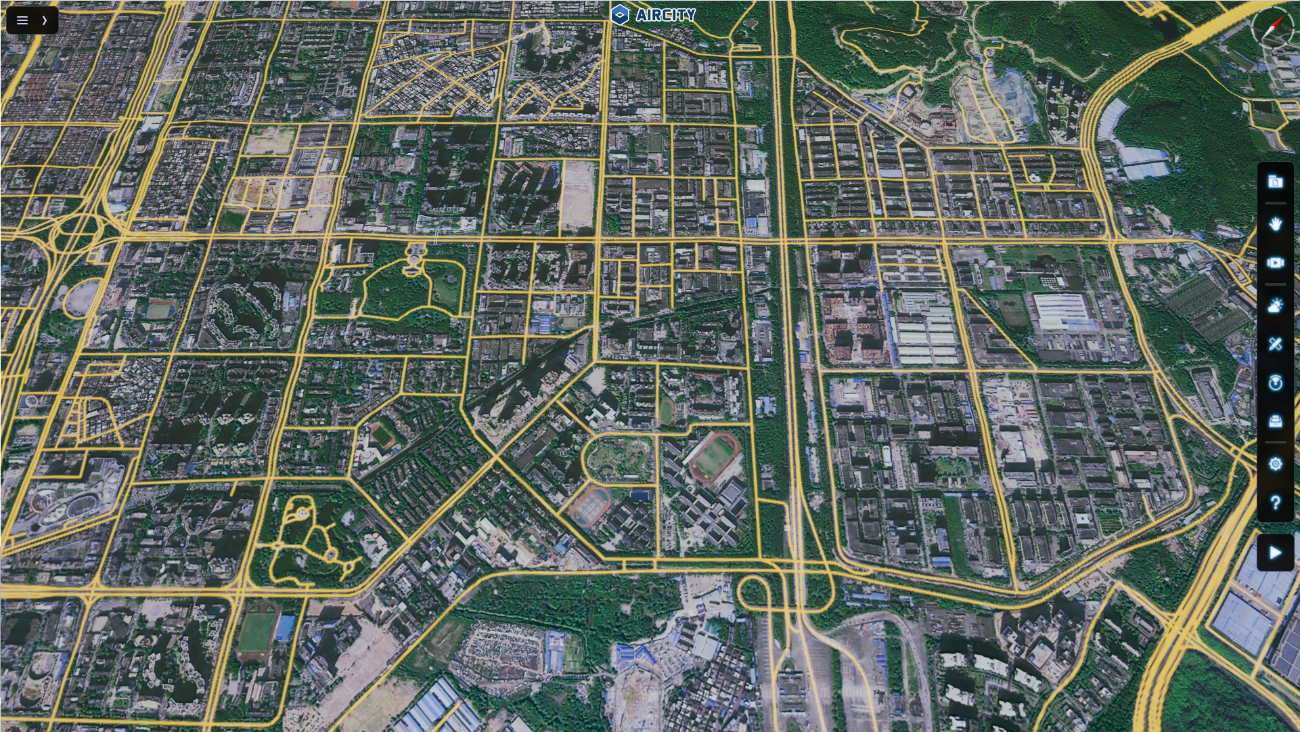

导入对应区域的3dt文件或shp数据在图层树中双击定位，即可在场景中找到并浏览地图服务。
