在Explorer中导入数据时,位置发生偏移该怎么办呢?

当我们使用Explorer加载多个数据时,不同文件中的数据在场景中可能出现偏移,从而导致数据无法显示在对应位置上。那么,通过Explorer中坐标变换的方法将你的数据移动到原始位置吧。

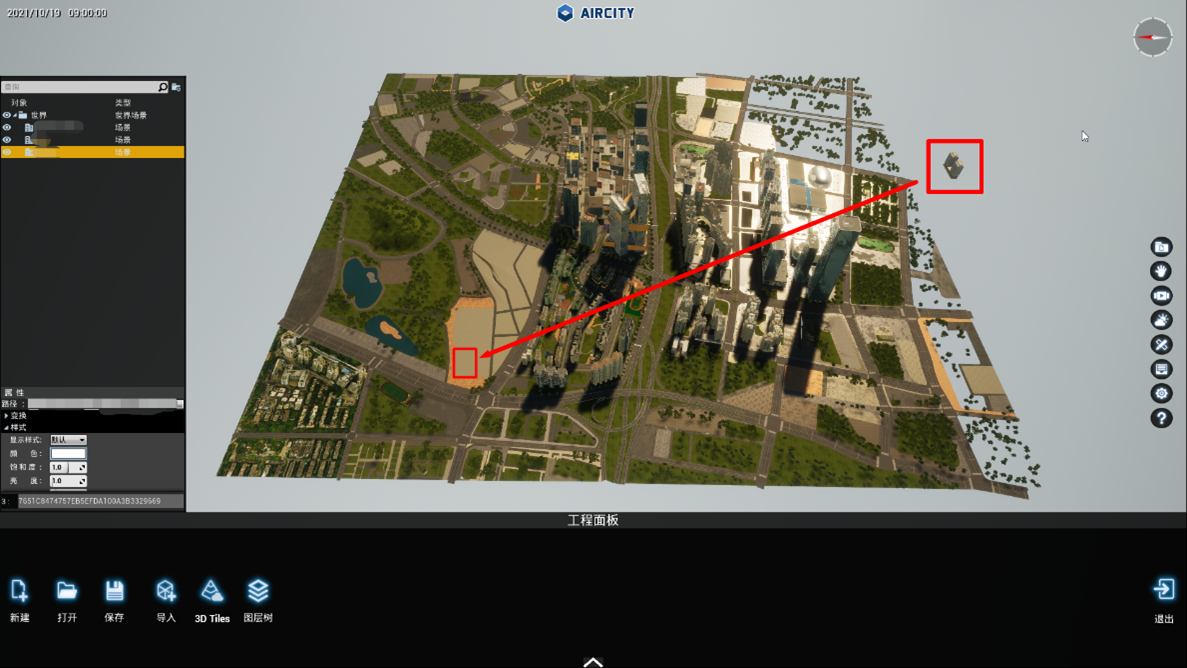

  1. 在Explorer中导入你的数据: 可以看到,目标数据(本教程为一栋居民楼)在场景中发生了偏移,现在我们通过简单的坐标测量与变换的方法,将其移动到原始位置。

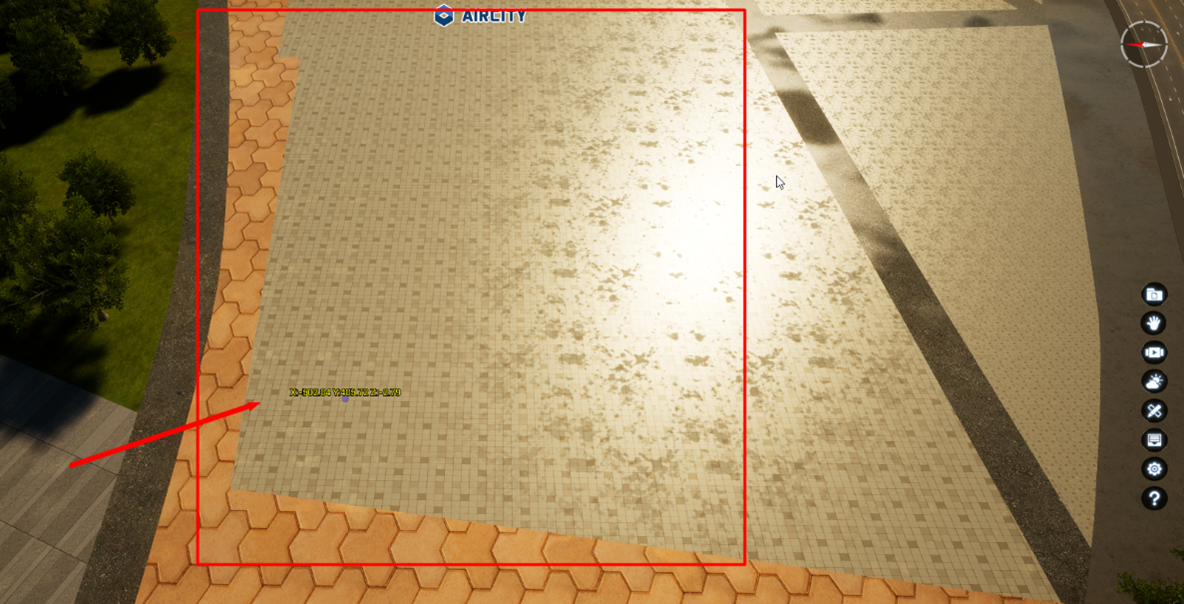

  2. 使用“工具” > “坐标”功能,在原始位置测量原始位置坐标O(xO,yO,zO):O(-502.24,487.62,-2.79)

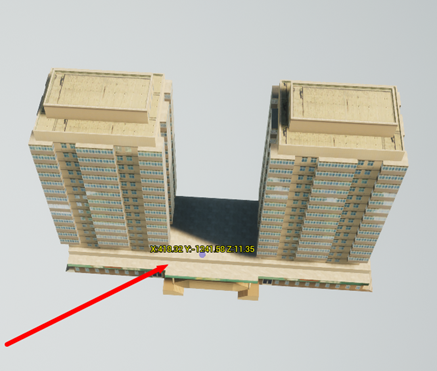

  3. 在图层树中双击定位目标数据,使用“工具” > “坐标”功能,测量目标数据的位置坐标C(xc,yc,zc):C(418.32,-1241.58,11.35)



  4. 使用原始位置坐标O减去目标数据坐标C,即得到目标数据粗略的偏移量P: P = O – C = P(xO – xc,yO – yc,zO – zc) = ((-502.24) – 418.32,487.62 – (-1241.58),(-2.79) – 11.35) = (-920.56,1,729.2‬,-14.14)



  5. 使用偏移量P,即可将目标数据移动到原始位置:在图层树中选中待移动的目标数据,在属性栏的“变换”中依次输入偏移量P的x,y,z值。

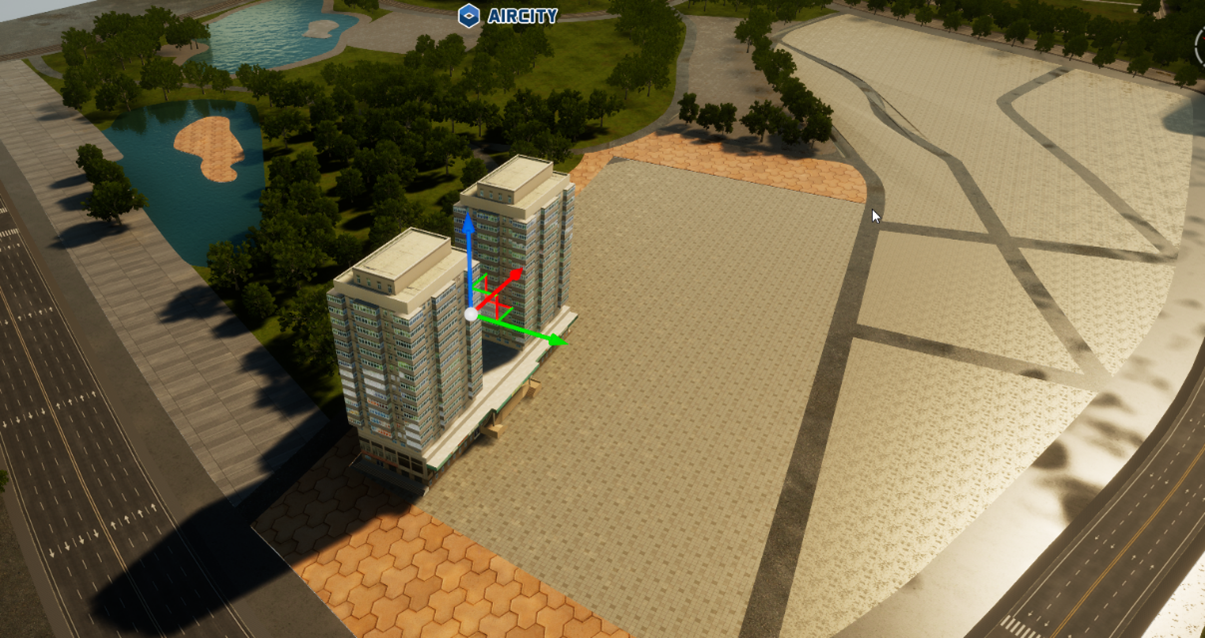

  6. 敲击回车键后,可以看到目标数据已经被移动回了原始位置。

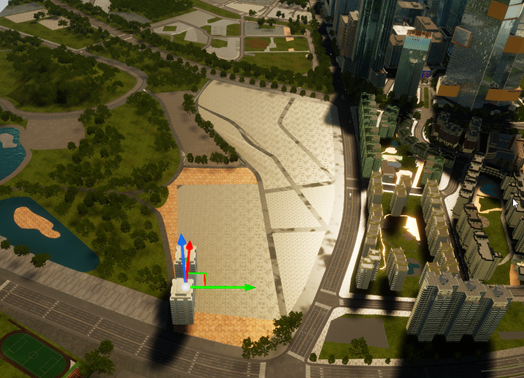

  7. 最后,使用目标数据上的调整轴对位置进行精细调整即可:



    此时位置中的x,y,z值即为目标数据偏移量的精确值(-897.2582,1718.4987,-2.0663)。
