Cloud V5 部署方案

全新的Cloud高渲染云服务平台，拥有单机和集群两种运行方式。以及全新的设计及用户界面。

Cloud框架结构

基础框架

全新的Cloud包含了CloudMaster以及NodeService（暂名）两个程序。CloudMaster为主控机管理平台；而NodeService则为节点机服务程序。如果是传统的单机服务，则只运行安装CloudMaster即可。

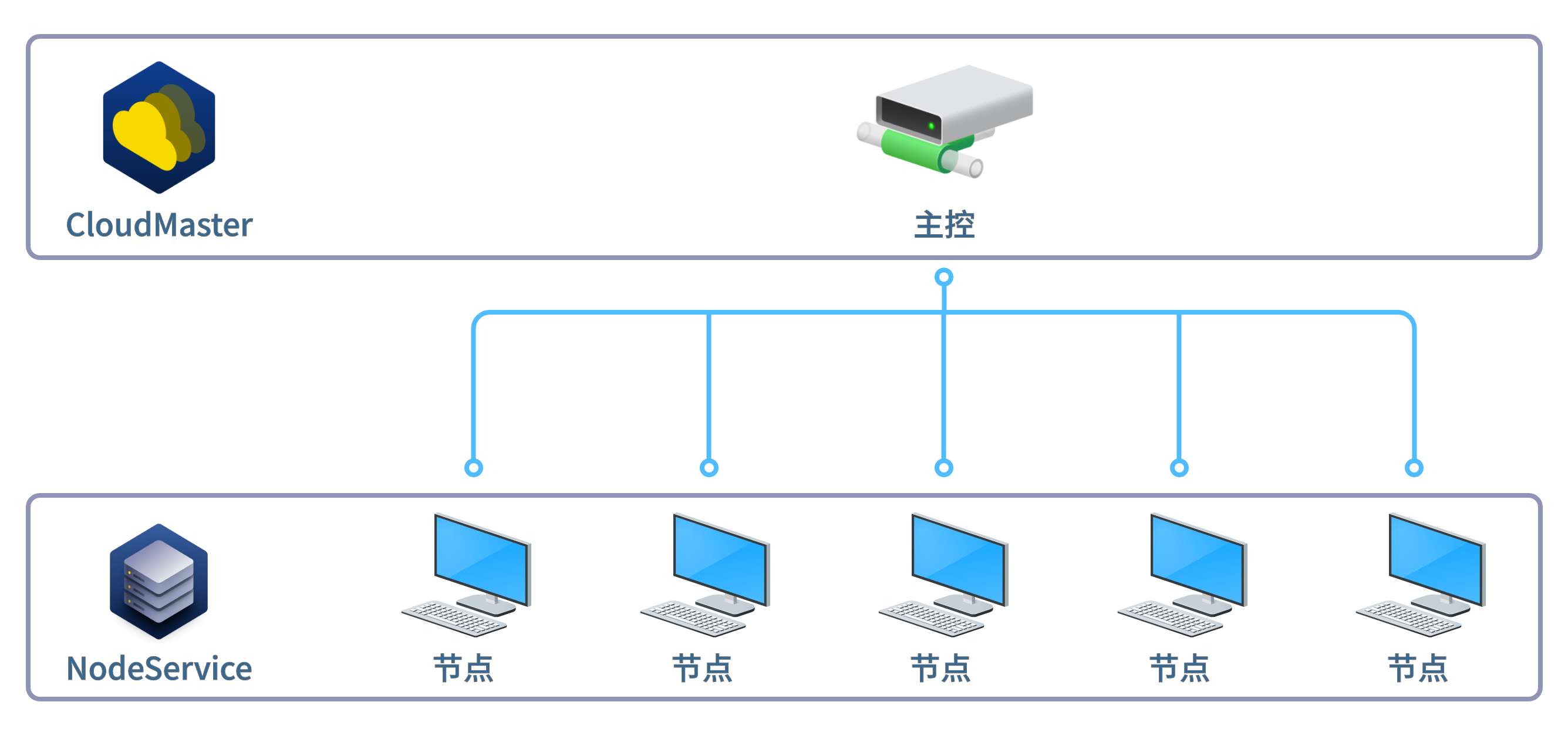

集群模式

用户通过1台主控电脑，可以对若干节点机进行管理。

注：主控机可安装远程访问的程序对节点机辅助控制。

云渲染网络结构

全新的Cloud支持公网部署，用户可以通过互联网访问高渲染服务。根据不同的网络环境和需求，云渲染网络结构分为三种形式：

公网服务器安装所有软件
内网部署渲染节点，公网服务器安装服务组件
内网部署所有软件，通过端口映射到公网

公网服务器安装所有软件

这是最简单的一种网络部署结构，各种GPU云服务器都是这样的部署（阿里云、腾讯云、华为云等）以腾讯云GPU服务器为例，在服务器上安装AirCityCloud.xxx.iso，服务配置如下，需要注意的几点：

本机IP地址或域名要手动输入（因为程序无法获取到公网IP)
启用中继服务一定要勾选，TURN LocalIP 填写云服务器的内网IP地址
在云服务器的安全策略里需要把配置的端口开放：具体如下： TCP: 8889， 8081， 81， 82 UDP: 19302， 19303， 50000-50020

内网部署渲染节点，公网服务器安装服务组件

在公网部署中，主控机必须具有公网IP，并且和节点机同处在一个私有云或内网中。节点机则相处在同一个私有云或内网中。

例如： 公司有3台渲染机器，通过路由器连接到一台有公网IP的电脑。对于这样的网络结构，需要在3台渲染机器上安装ISO，运行NodeService；在公网IP的电脑上安装CloudMaster.exe。有公网IP的电脑是有2块网卡的，一块网卡连接路由器，另一块网卡连接公网。

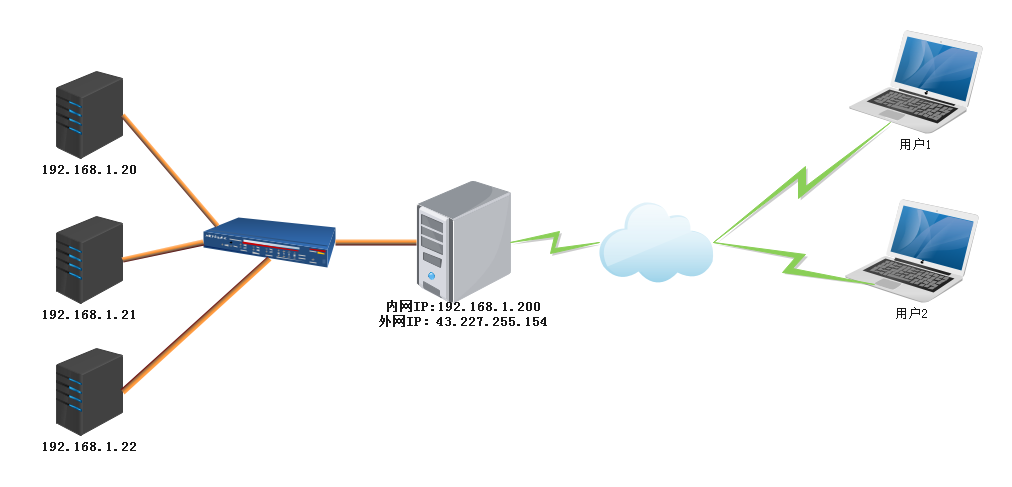

网络结构

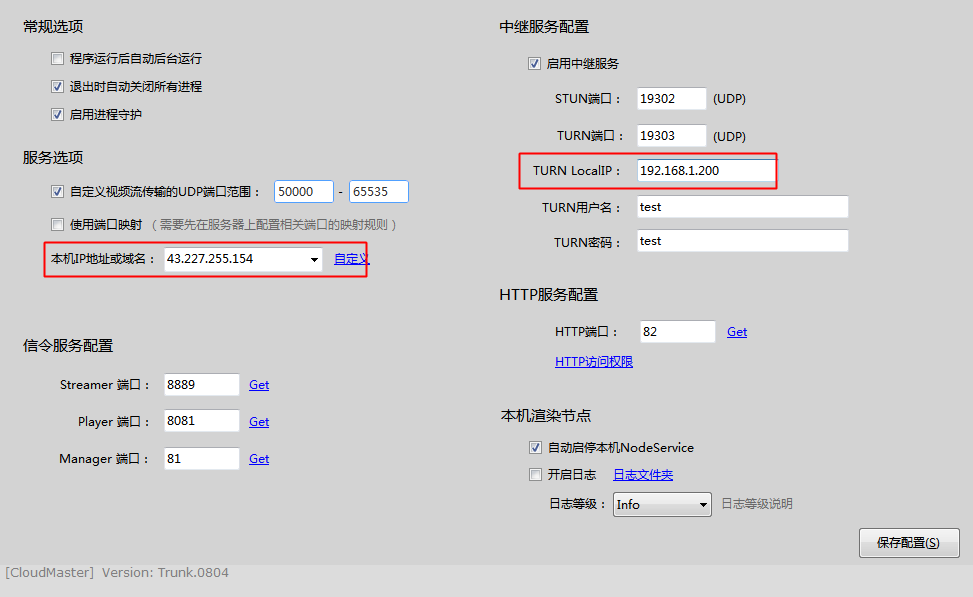

服务器配置

注意：TURN LocalIP要填写公网机器的内网IP

内网部署所有软件，通过端口映射到公网

主控机和节点机同处在一个私有云或内网中。主控机通过IP和端口映射为公网IP和端口。

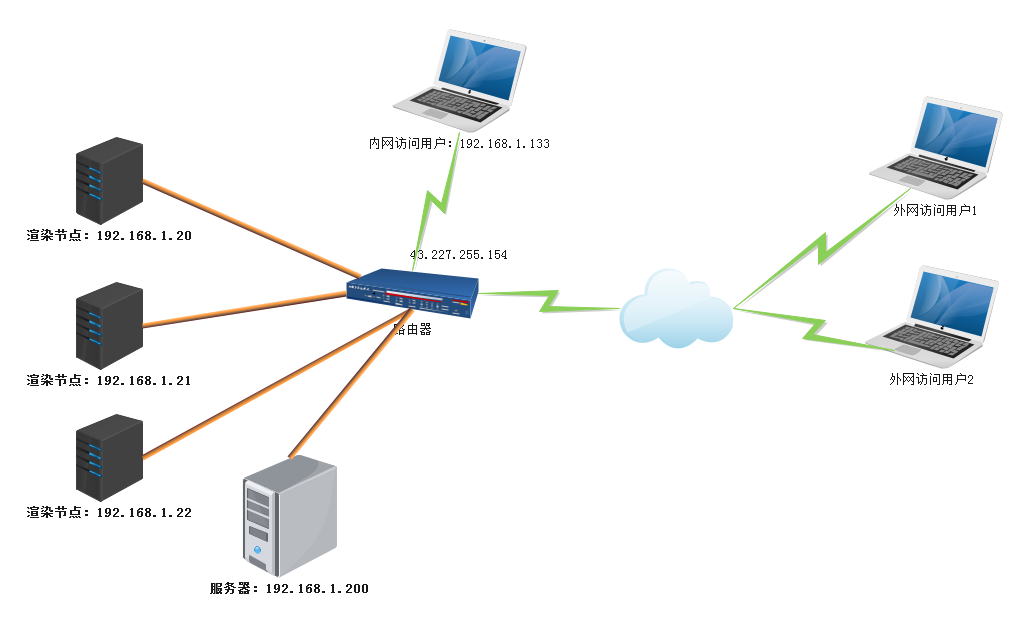

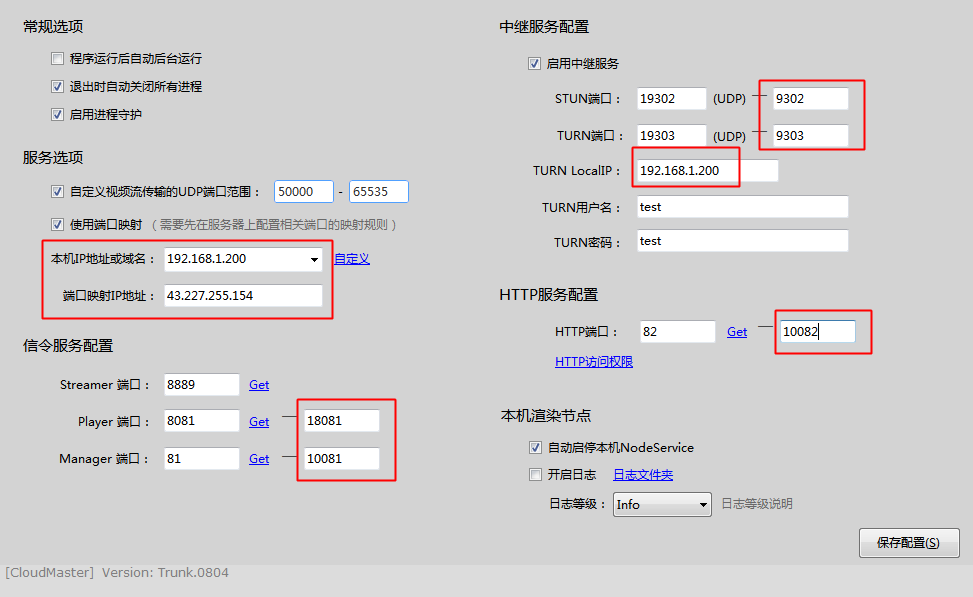

例如： 公司有3台渲染机器，但是公网IP是分配给了路由器，没有单独电脑有公网IP，对于这样的网络架构，就只能通过端口映射了。
