体块建筑效果
通过对建筑矢量数据的符号化发布，实现多种体块展示效果。
前期准备
所需资料
- 矢量建筑（SHP）
- 高程图（DEM）
所需软件
- iFreedo Desktop 3.0
- DTS Engine 7.0
- DTS Explorer 7.0
操作步骤
处理建筑矢量数据
通过iFreedo Desktop将建筑矢量数据处理为体块模型。
- 启动iFreedo Desktop软件，并新建工程；

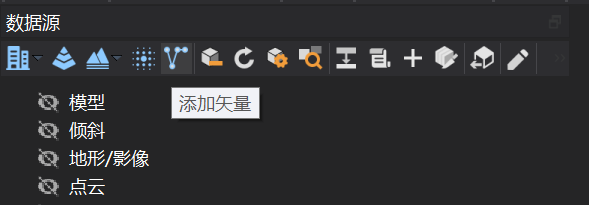

在数据源目录下，选择“添加矢量”弹出资源管理器；
选择建筑矢量数据目录；

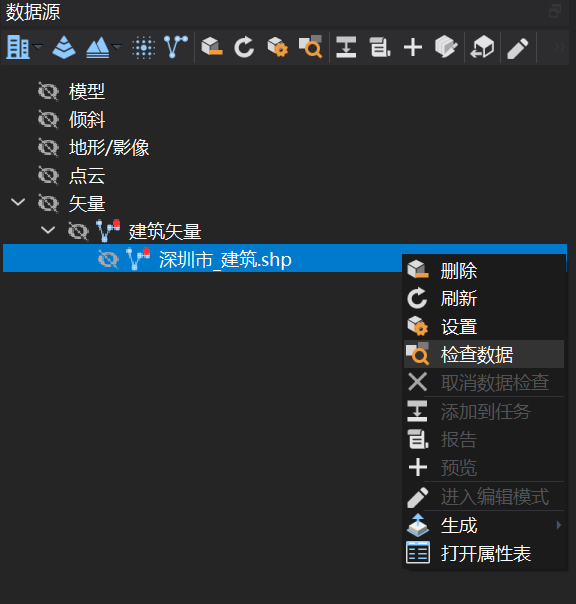

在数据源面板上选择新添加的矢量数据，打开右键菜单，并选择“检查数据”；
数据检查的等待时间取决于矢量数据量，在数据检查结束后可以在三维窗口对数据进行预览。

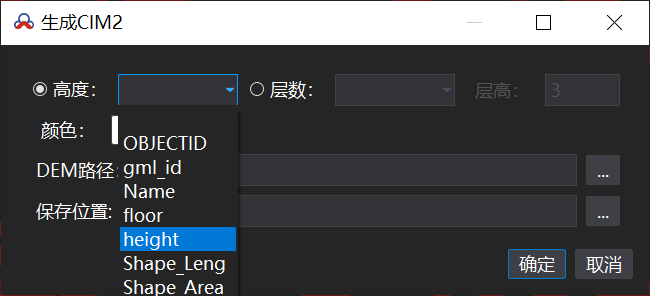

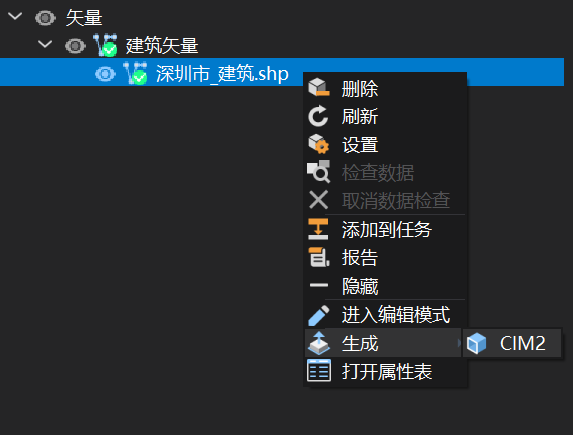

在矢量数据打开右键菜单，选择“生成 > CIM2”，弹出设置面板；
设置建筑体块的高度参数，可以选择读取“高度”字段或者“层数”字段；
设置体块的颜色；
在DTS中可以通过多种方式修改体块建筑的颜色，所以此处保持默认即可。
设置DEM路径，可以让建筑体块和地形叠加的更好；
设置生成的建筑模型的存储路径，将矢量建筑发布为OSGB格式的模型；
选择“确定”，开始发布。
处理体块建筑模型
通过DTS Engine将处理后的体块模型发布为3DT文件。
启动DTS Engine 7.0软件；
在“MAX模型”标签，选择“文件”，弹出资源管理器；
选择OSGB格式的建筑体块模型数据；

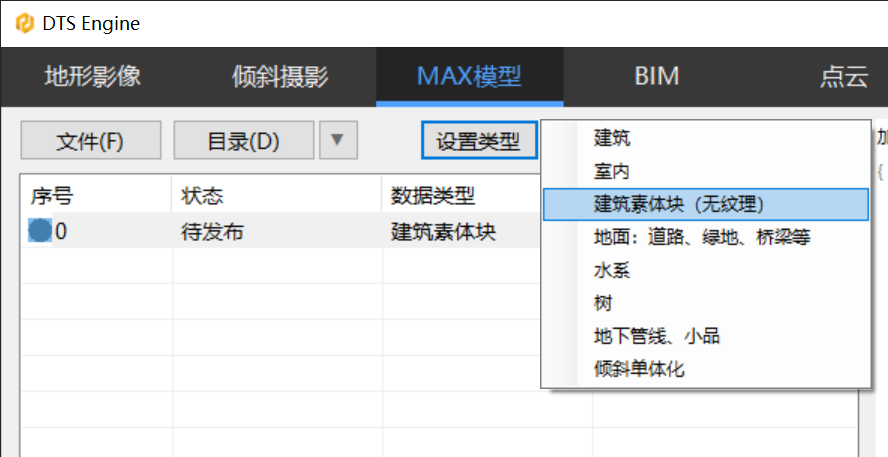

“设置类型”为“建筑素体块”；
选择并设置“输出路径”；

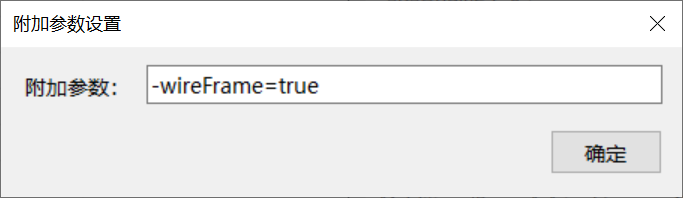

打开“附加参数”面板，并输入参数“-wireFrame=true”；
保存发布配置；
选择“开始发布”，将建筑体块发布为3DT文件；
等待执行结束后，完成体块建筑的发布。
更详细的数据发布操作请查看《DTS Engine 用户手册》相关章节。
设置体块建筑的显示效果
通过DTS Explorer对体块建筑的3DT进行显示效果的调整，以及对三维场景进行整合编辑。
启动DTS Explorer 7.0软件；
新建或打开一个工程，并将体块建筑模型和地形等数据导入；

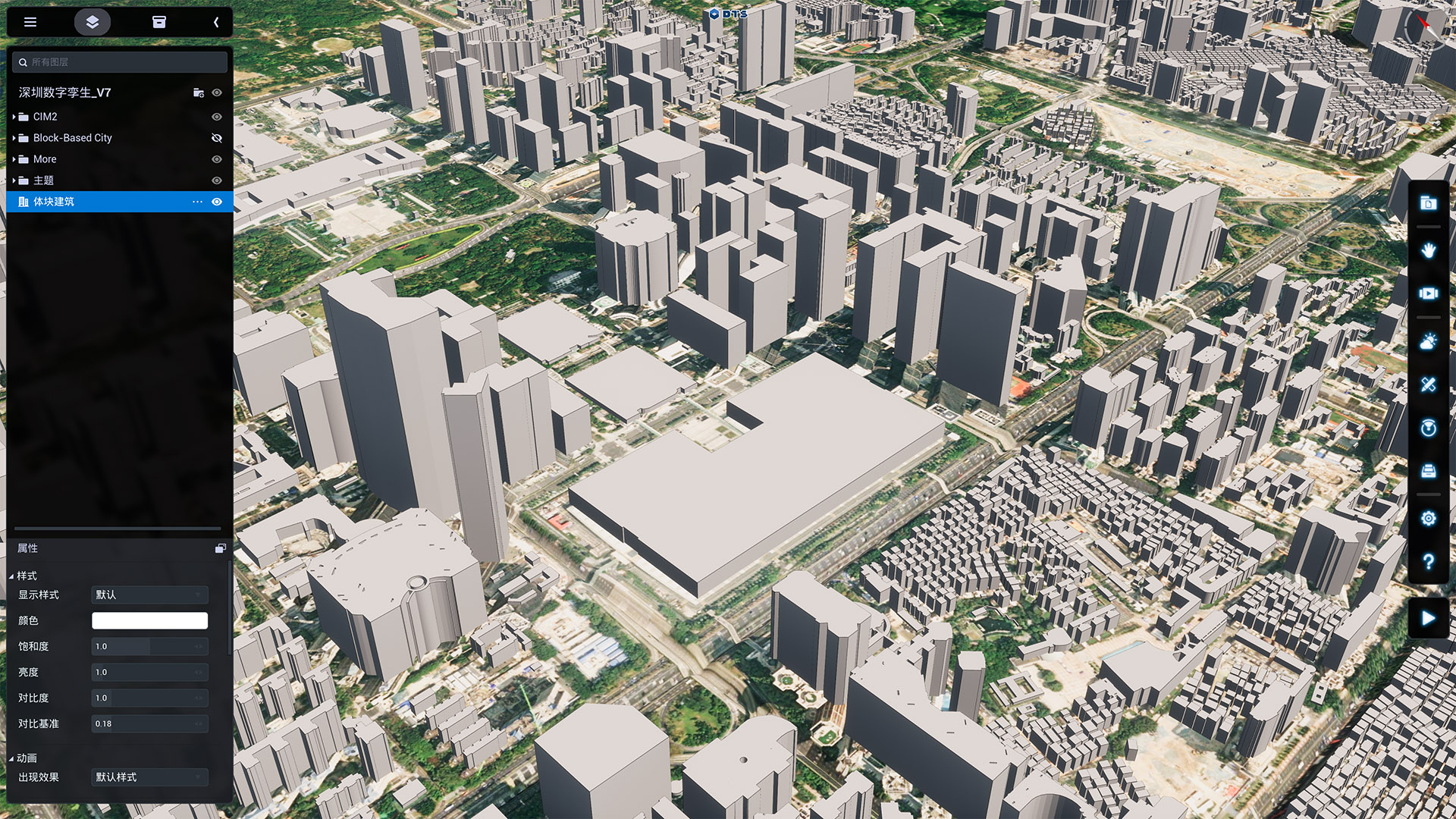

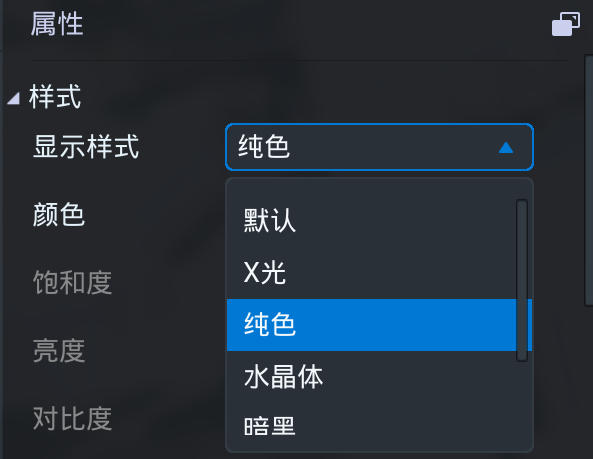

选择体块建筑图层，在属性面板中，设置“显示样式”为“纯色”；

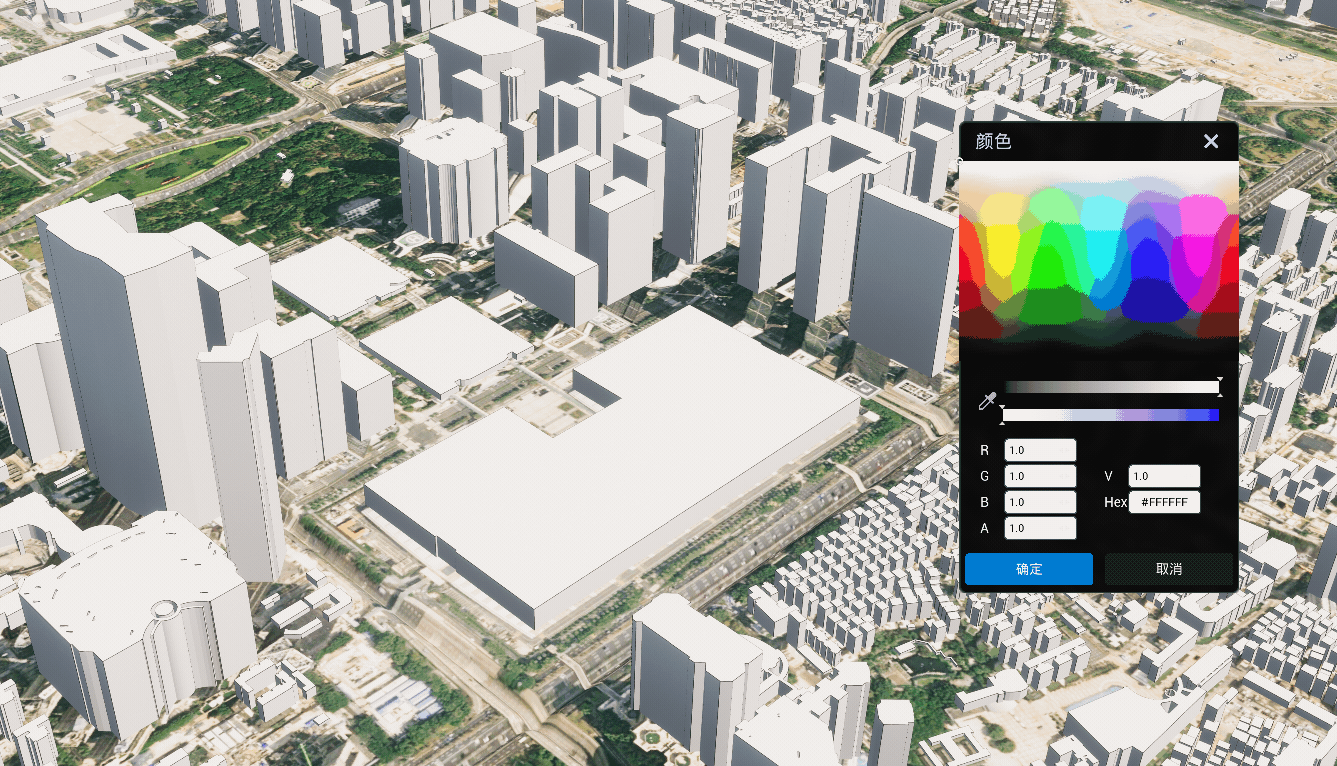

选择“颜色”，弹出颜色设置面板；
选择一个合适的颜色，并将数值“A（不透明度）”调到为目标值；
点击“确定”，关闭颜色设置面板；
完成体块建筑的样式设置。
通过材质更改体块建筑的显示效果
通过DTS Explorer中丰富的材质，对体块建筑模型的显示效果进行调整。 丰富的材质可以实现更多的体块效果。
启动DTS Explorer 7.0软件；
新建或打开一个工程，并将体块建筑模型和地形等数据导入；

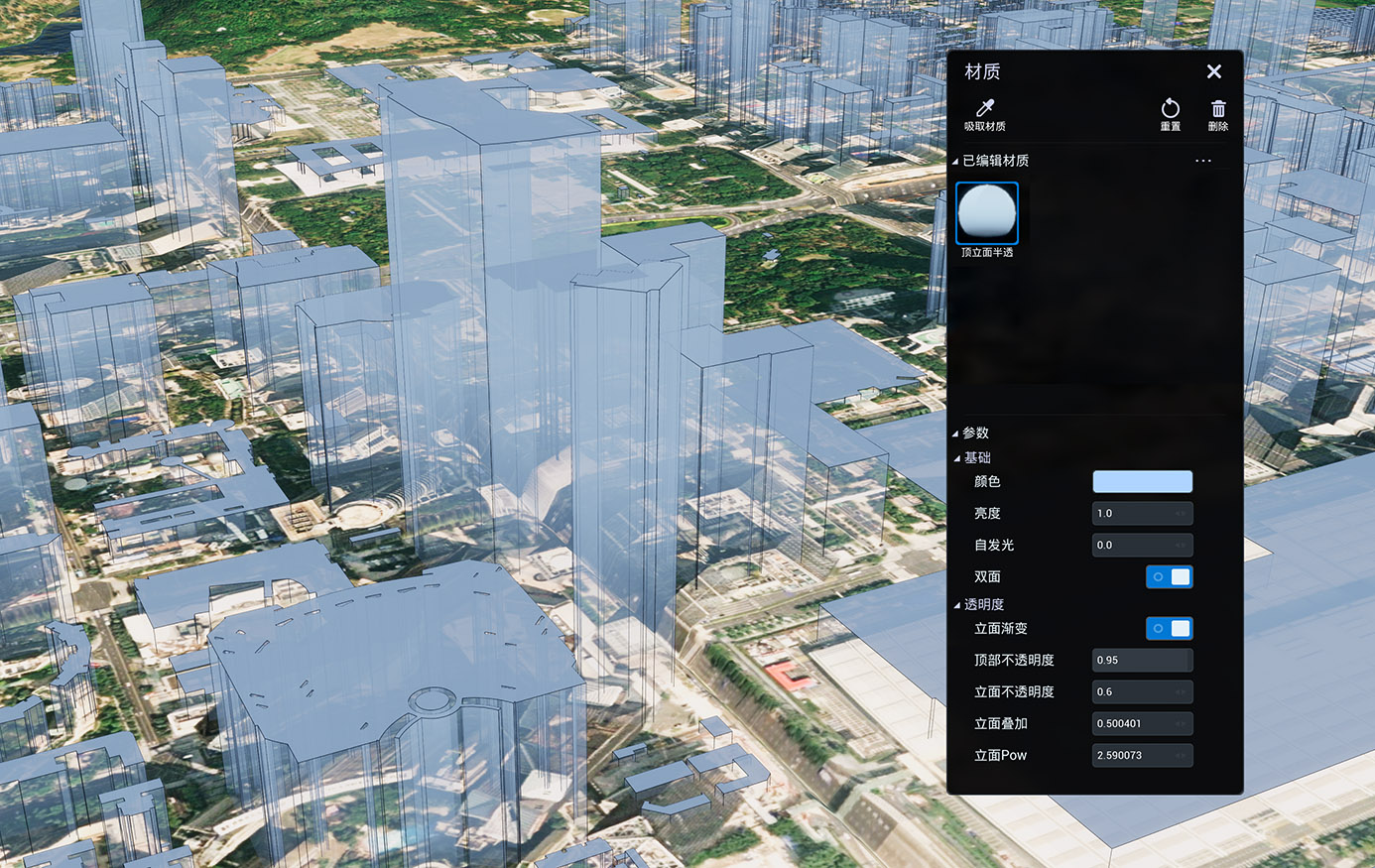

选择材质资源库，选择一个材质球并拖拽到体块建筑模型上，例如选择“材质>其他>顶立面半透”材质；
调整材质的参数，来控制体块材质的效果，例如颜色、亮度、自发光等参数；
“顶立面半透”材质可以分别设置建筑顶面和立面的不透明度，并且能实现立面的渐变效果。
关闭材质编辑面板，完成体块建筑的样式设置。
可以赋予体块建筑其他材质，实现更多的显示效果。
